电容电感测试仪简介 ----Product introduction
随着我国电力事业的发展 ，电容器赔偿装置得到前所未有的发展 ，但随之而来的是电容器变乱率的大幅上升 ，并出现过严沉的群伤变乱。为预防并联电容器变乱产生 ，保险电网安全、靠得住运行 ，国度电网公司造订了《预防高压并联电容器变乱措施》。其中明确提出要“定期进行电容器组单台电容器电容量的丈量 ，推荐使用不拆衔接线的丈量步骤 ，预防因拆装衔接线导致套管受力而产生套管漏油的故障”。
HZDR-GL电容电感测试仪器针对变电站现场高电压并联电容器组丈量时存在的问题而设计 ，并参考GB3983.2-1989《高电压并联电容器》、DL/T840-2003《高压并联电容器使用技术前提》和JB5346-1998《串联电抗器》等国度尺度而专门研造 ，电容电感测试仪重要是对无功赔偿装置的高电压并联电容器组和电抗器进行丈量。
HZDR-GL电容电感测试仪器选取新一代高速混合微处置器 ，高度集成化 ，同步采集被试品的电压信号和电流信号 ，自动推算电容值、电感值和无功功率等值。电容电感测试仪现场丈量电容器无需拆除衔接线 ，简化试验过程、有效提高工作效能、预防侵害电力设备。试验实现后自动推算每相电容器容量和其它参数 ，极易判断电容器的品质变动及器件间衔接导体故障。同时本电容电感测试仪器还带罕见据存储和USB通讯职能 ，无需现场缮写数据 ，确保丈量数据齐全。
电容电感测试仪参数 ----Technical parameter
1.电容丈量领域及正确度
电容量丈量领域：0.1uF～3300uF正确度：±（读数×1%+0.005uF）
分辨率：0.001uF
2.电感丈量领域及正确度
电感量丈量领域：100μH～50H正确度：±读数×2%
3.供电和试验电源
仪器供电电源：互换220V±10% ，50Hz
输出电压
开路
互换23V±10% ，50Hz（电容）
互换3V±20% ，50Hz（电感）
最大输出电流：20A
输出短路 ；ぃ鹤远
4.工作前提、表形尺寸和仪器沉量
环境温度：-10℃～+40℃相对湿度：≤90%
主机体积:400×290×175mm（长×宽×高）质量:9.5kg
附件箱体积：340×260×135mm（长×宽×高）质量：3.6kg
电容电感测试仪职能 ----Product features
HZDR-GL电容电感测试仪重要职能是丈量赔偿电容器的每相电容值和总电容值、电感值、被试品的阻性分量、介损角、损耗因子、无功功率和有功功率。
1.电容电感测试仪不拆线测试：仪器建设大电流高精度电流钳 ，现场丈量电容器无需拆除衔接线 ，简化试验过程、有效提高工作效能、预防侵害电力设备。
2.电容电感测试仪高度智能化：三相测试实现后 ，自动推算每相电容值和总电容值、无功功率等参数 ，单一向观 ，减轻测试人员职守。
3.电容电感测试仪四端丈量：选取四端丈量技术 ，丈量精确 ，测试沉复性好。
4.电容电感测试仪自动赔偿：电流自动分段赔偿 ，电流全量程线性化 ，提高仪器丈量精度。
5.电容电感测试仪存储职能：仪器最大存储400条数据 ，拥有汗青数据查问职能。
6.电容电感测试仪USB通讯：USB通讯职能 ，共同PC机软件 ，实现数据分析、保留、打印并天生完整测试汇报 ，便于数据集中治理。
7.电容电感测试仪大尺寸触摸屏：7寸大屏幕真彩触摸液晶显示屏 ，中文显示 ，界面直观 ，操作单一。
8.电容电感测试仪温度监测：监测环境温度 ，便于纪录分歧温度下电容器的电容值。

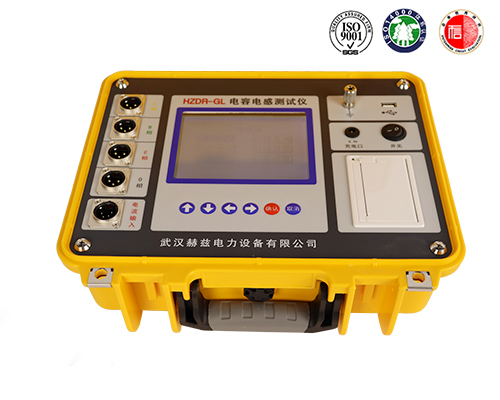

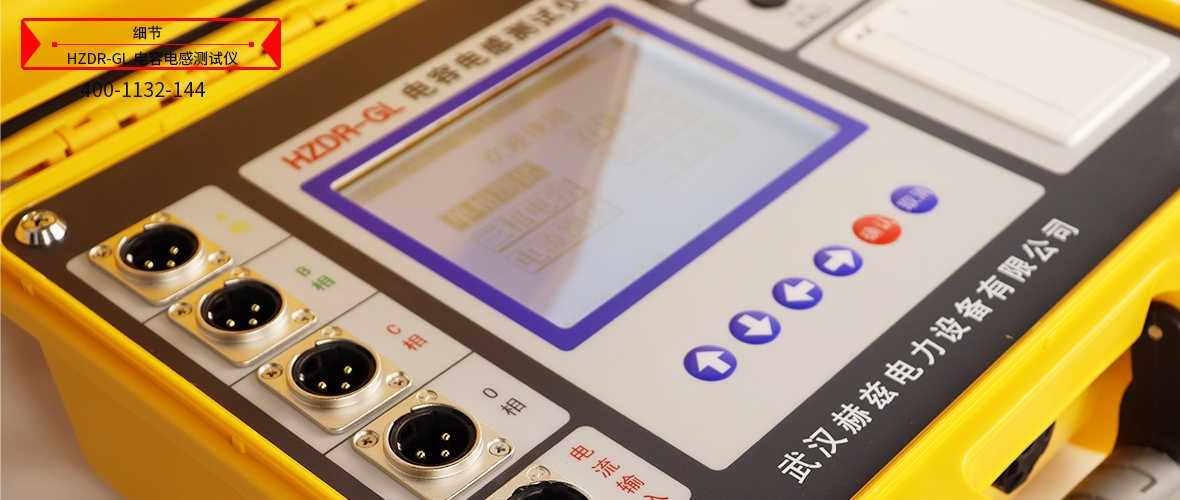

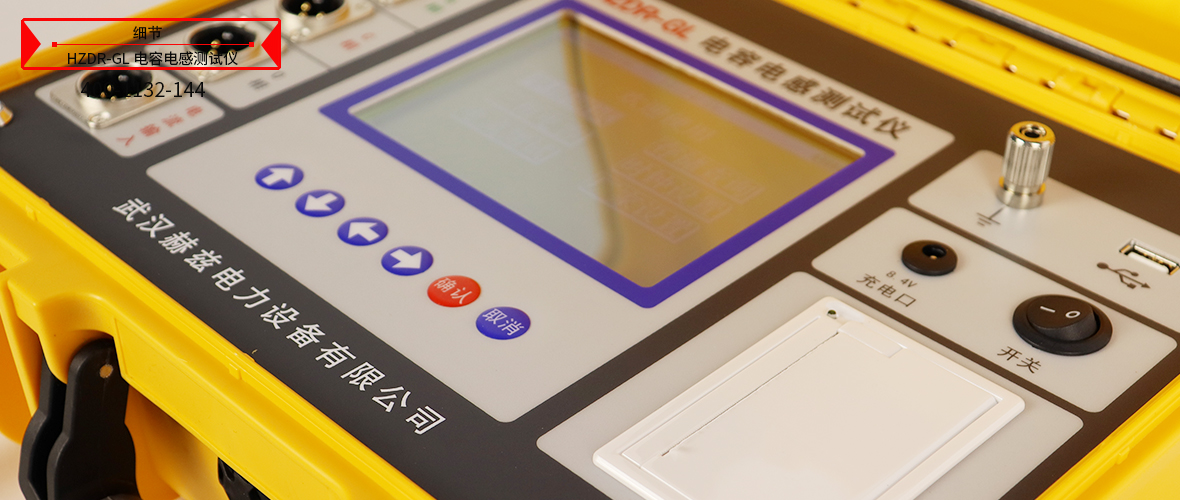

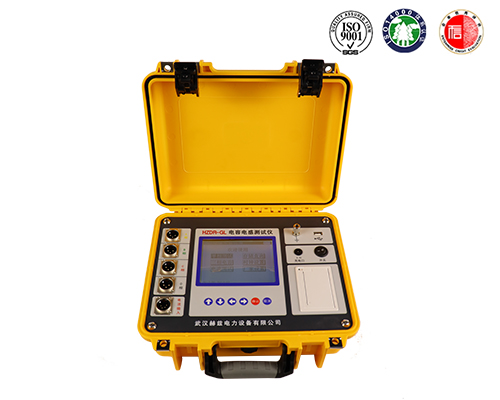

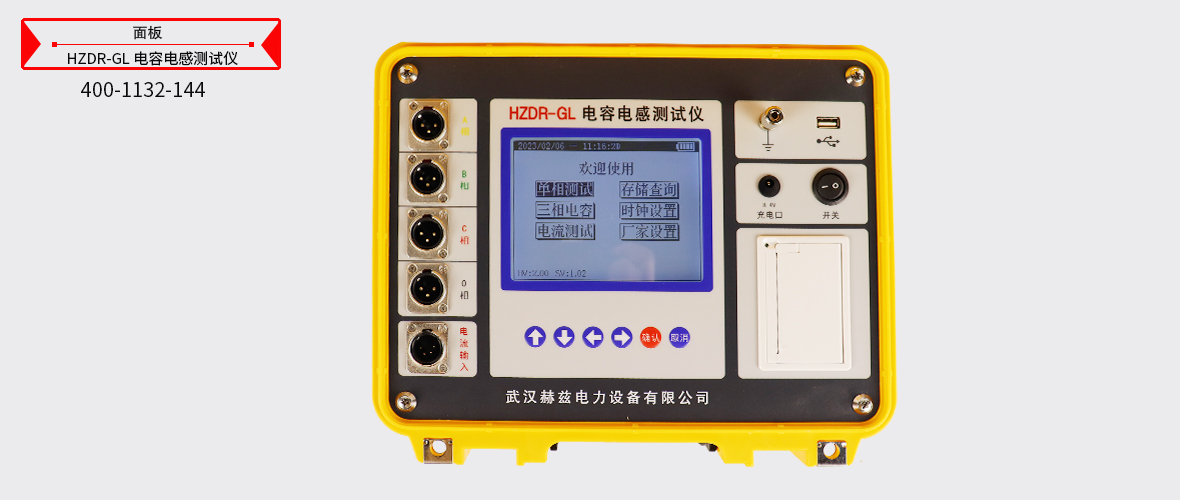

电容电感测试仪图片 ----Picture display
电容电感测试仪附件配件 --------Accessories
本产品HZDR-GL电容电感测试仪表具体清单请以说明书或代销合同为准
注 ; suncitygroup太阳集团产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知
电流测试钳
测试线
测试线
电源线
