超声波局放巡检仪简介 ----Product introduction
超声波局放巡检仪是通过采集电力线路异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测装置 。此装置是在一向电的状态下实现判断故障隐患的地位和故障类型 。装置通过超声波探测器（超声波传感器）采集超声波异常信号后 ，传输到主机 ，同时通过主机内置的分析软件正确诊断出故障隐患类型及严沉等级 ，并转换为可听声音信号及波形输出 ，援手巡检人员正确发现线路故障隐患 ，预防恶性故障的产生 ，预防了不用要的停电 ，提高了供电靠得住性 ，同时也提高了巡检人员工作效能和降低了巡检人员劳动强度 。
超声波局放巡检仪参数 ----Technical parameter
| 电路系统 | 抗滋扰滤波的仿照电路及数字电路 |
| CPU | 主频1GHz |
| 内存 | 运行内存2GB DDR3 ， 16GB Emmc |
| 显示屏 | 5.0寸TFT液晶显示屏 |
| 接 口 | TF存储卡 ，USB(TYPE-C), 耳机 |
| SD存储卡 | 8G以上TF卡 |
| 摄像头 | 500万像素高清摄像头 |
| 从属配置 | GPS、温湿度、高亮度激光定位 |
| 存储职能 | GPS坐标、功夫/日期、温/湿度 |
| 丈量量程 | -7dBμV ~ 68dBμV |
| 频率领域 | 20kHz~150kHz |
| 分辨率 | 1dB |
| 误 差 | ±1dB |
| 传感器活络度 | -65dB (0dB = 1volt/μbar rms SPL） |
| 传感器中心频率 | 40kHz |
| 使用环境 | -25℃~70℃ |
| 传感器直径 | 16mm |
| 相对湿度 | 0~95% |
| 充电器规格 | 输入：100-240V ， 50/60Hz 输出：电压20V ，电流3.25A |
| 电 源 | 电池供电：锂电池 14.8V/2600mAH 工作功夫：8幼时以上 |
超声波局放巡检仪职能 ----Product features
♦ 便携式设计 ，体积幼、沉量轻、携带方便 ，一人即可操作 。
♦ 手持非接触、可视化、可听并显示波形、带电不接触检测 。
♦ 可对变压站盛开（露天）设备带电扫描 ，发现并定位各类部门放电：电晕、电弧、闪络、爬电、断线、拉弧等 。
♦ 发现并定位铁塔上的绝缘子放电 ，露天电缆头的爬电 ，地下电缆的局放检测及定位 。
♦ 高压密封气体液体的泄漏检测 。
♦ 在电力系统的交代及预防性试验中 ，主变及GIS的局放试验中 ，用该装置共同局放仪使用 ，如有部门放电 ，可分辨是内部放电还是表部放电 ，如是表部放电 ，可定位具体的放电点 。
♦ 大型油浸式变压器、干式变压器及GIS等出产厂家的出厂试验中 ，该装置在局放试验中共同局放仪使用 ，如有放电 ，在局放仪的屏幕上不能看出是内部放电还是表部放电 ，用手持式巡检定位仪扫描试品 ？珊芸旆⑾植⒍ㄎ槐聿糠诺绲 ，如无表部放电则判断为内部放电 。
♦ 500万像素高清摄像头可轻松对焦检测故障点 ，并对杆塔标识及故障设备拍照 。
♦ 嵌入式GPS接管器自动存储坐标数据 ，并提供GPS导航职能 ，方便查问及保留检测蹊径 。
♦ 拥有检测温度和湿度的职能 ，可实时检测环境温湿度 。
♦ 具备数据保留职能 ，能够实现数据回放职能 。
♦ 显示屏为彩色触摸屏 ，便于检测人员检测和使用 。
♦ 强度适中的绿色激光对准 ，阳光下人眼易跟踪 。
♦ 活络度高、拥有方向性和指向性 ，可对线路故障正确定位 。
♦ 聚焦能力强 ，可在行驶速度为30km/h车辆上进行检验 。
♦ 超声波检测可合用于噪音环境 ，不受环境声音影响 。
♦ 检测选取非接触方式 ，有效检测距离可达30米 ，安全靠得住 。
♦ 使用后盾软件方便地进行数据治理和进行评估 。

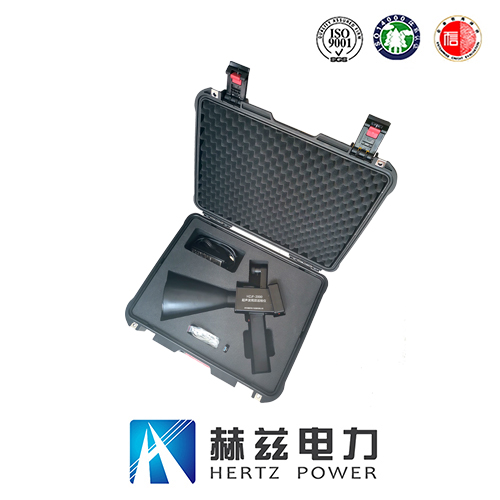

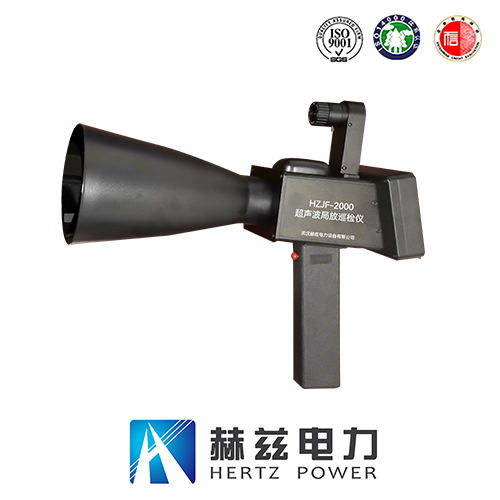

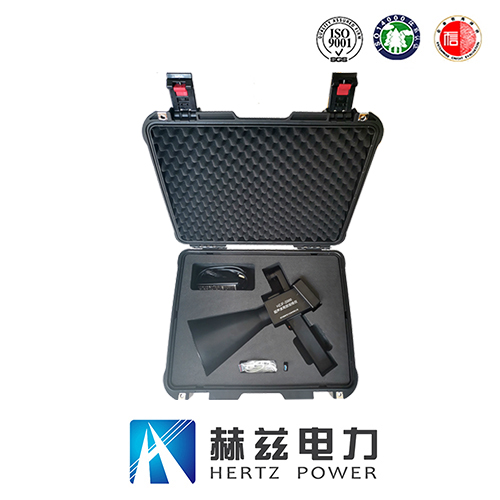

超声波局放巡检仪图片 ----Picture display

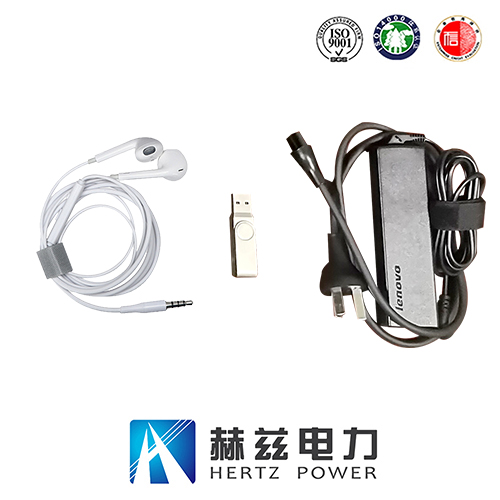

超声波局放巡检仪附件配件 --------Accessories
本产品HZJF-2000超声波局放巡检仪表具体清单请以说明书或代销合同为准
注 ; suncitygroup太阳集团产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知
