绝缘电阻在线监测报警系统简介 ----Product introduction
绝缘电阻在线监测报警仪（以下简称仪器）专用于6-10kV电动机、发起机、变压器、电缆、电力电容等设备绝缘电阻的在线测试仪器。
该仪器拥有液晶显示、数据存储、数据查问、绝缘阻值过低报警、自动锁机（报警时输出一个220V节造信号去节造发电机的电源、使发电机；⒃冻碳嗫兀ㄌ峁㏑S485Modbus通讯和谈）等职能。同时具备丈量吸收比和极化指数职能。整机丈量精度高、操作便捷、装置方便、机能靠得住不变、抗滋扰能力强。并且拥有防震、防尘、防潮结构，是电力、矿山、油田、江河排灌等大型电力设备必不成少的监测仪器。
产品分两大部门：丈量部门和显示部门。丈量部门使用金属表壳装置，显示部门为尺度显示壳体。仪器中有大规模集成电路与诸多元器件组成。绝缘测试电压为2500V（丈量设备对地的电阻），绝缘电阻丈量领域0.01MΩ~2.5TΩ。
绝缘电阻在线监测报警系统参数 ----Technical parameter
1．绝缘电阻丈量量程和精度
| 输出电压 | 丈量领域 | 精度 |
| 2500V | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt |
2．通惯例格
| 功 能 | 绝缘电阻、极化指数、吸收比测试 |
| 电 源 | 在线取电(互换220V) |
| 试验电压 | DC 2500V |
| 短路电流 | ≥3.5mA |
| 接线步骤 | L接线端：“L"称为高压输出端，称为线路端，引至被测物的一端 |
| G接线端："G"称为屏蔽端，用于三电极法丈量绝缘资料或电缆的绝缘电阻，它接至电极；せ范 | |
| E接线端："E"称为地端，接至被测物的地、零端。例如电机表壳金属、变压器铁芯、电缆屏蔽层 | |
| 分辨率 | 绝缘电阻：0.01MΩ |
| 丈量功夫 | 1分钟~30分钟（与丈量方式有关，可设置) |
| 丈量距离 | 1幼时~2400幼时（可设置） |
| 换 挡 | 全自动换档 |
| LCD | 液晶显示 |
| 尺 寸 | 显示端尺寸：长宽高100mm×100mm×90mm |
| 丈量端尺寸：长宽高270mm×230mm×300mm | |
| 尺度测试线 | 红色高压测试线，绿色、玄色测试线各1条 |
| 自动放电 | 有 |
| 工作电流 | 待机：25mA Max(背光关关)； 丈量时：450mA Max(背光关关) |
| 质 量 | 显示端：222g |
| 丈量端：5.4kg | |
| 自动； | 有 |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 耐 压 | 测试线与机壳间 AC10.0kV 50Hz 接受1min |
| 绝缘电阻 | 测试线与机壳间 >500MΩ |
| 电磁个性 | IEC61326(EMC) |
绝缘电阻在线监测报警系统职能 ----Product features
绝缘电阻在线监测报警仪（以下简称仪器）专用于6-10kV电动机、发起机、变压器、电缆、电力电容等设备绝缘电阻的在线测试仪器。
该仪器拥有液晶显示、数据存储、数据查问、绝缘阻值过低报警、自动锁机（报警时输出一个220V节造信号去节造发电机的电源、使发电机；⒃冻碳嗫兀ㄌ峁㏑S485Modbus通讯和谈）等职能。同时具备丈量吸收比和极化指数职能。整机丈量精度高、操作便捷、装置方便、机能靠得住不变、抗滋扰能力强。并且拥有防震、防尘、防潮结构，是电力、矿山、油田、江河排灌等大型电力设备必不成少的监测仪器。
产品分两大部门：丈量部门和显示部门。丈量部门使用金属表壳装置，显示部门为尺度显示壳体。仪器中有大规模集成电路与诸多元器件组成。绝缘测试电压为2500V（丈量设备对地的电阻），绝缘电阻丈量领域0.01MΩ~2.5TΩ。

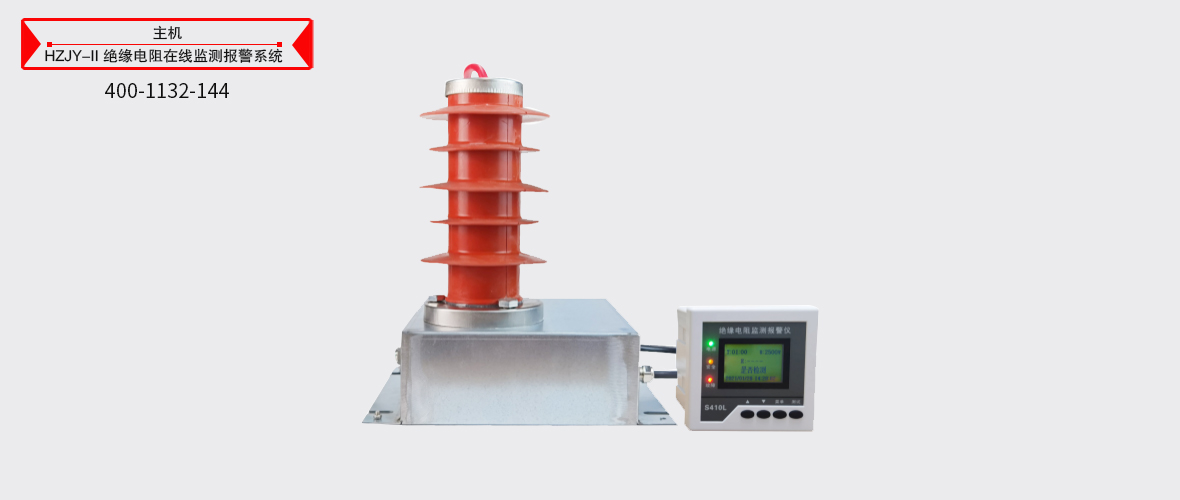

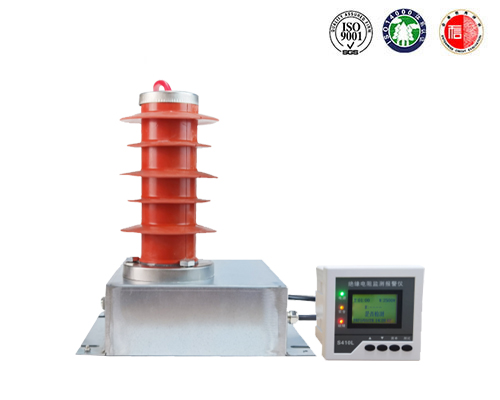

绝缘电阻在线监测报警系统图片 ----Picture display
绝缘电阻在线监测报警系统附件配件 --------Accessories
本产品HZJY-II绝缘电阻在线监测报警系统表具体清单请以说明书或代销合同为准
注 ; suncitygroup太阳集团产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
