部门放电测试系统选取的检测步骤是世界上目前Z宽泛选取的直接法、电桥平衡法、电流脉冲法，其根基道理：试品产生一次部门放电时，试品Cx两端产生瞬时的电压变动ΔU，经过一耦合电容Ck耦合到检测阻抗Zm，回路中会产生一脉冲电流I，将此脉冲电流I经检测阻抗Zm产生的脉冲电压进行采样，放大和显示处置，就能够测定部门放电的视在放电量等参数。脉冲电流法重要利用部门放电信号频谱中的较低频部门，可预防无线电滋扰。

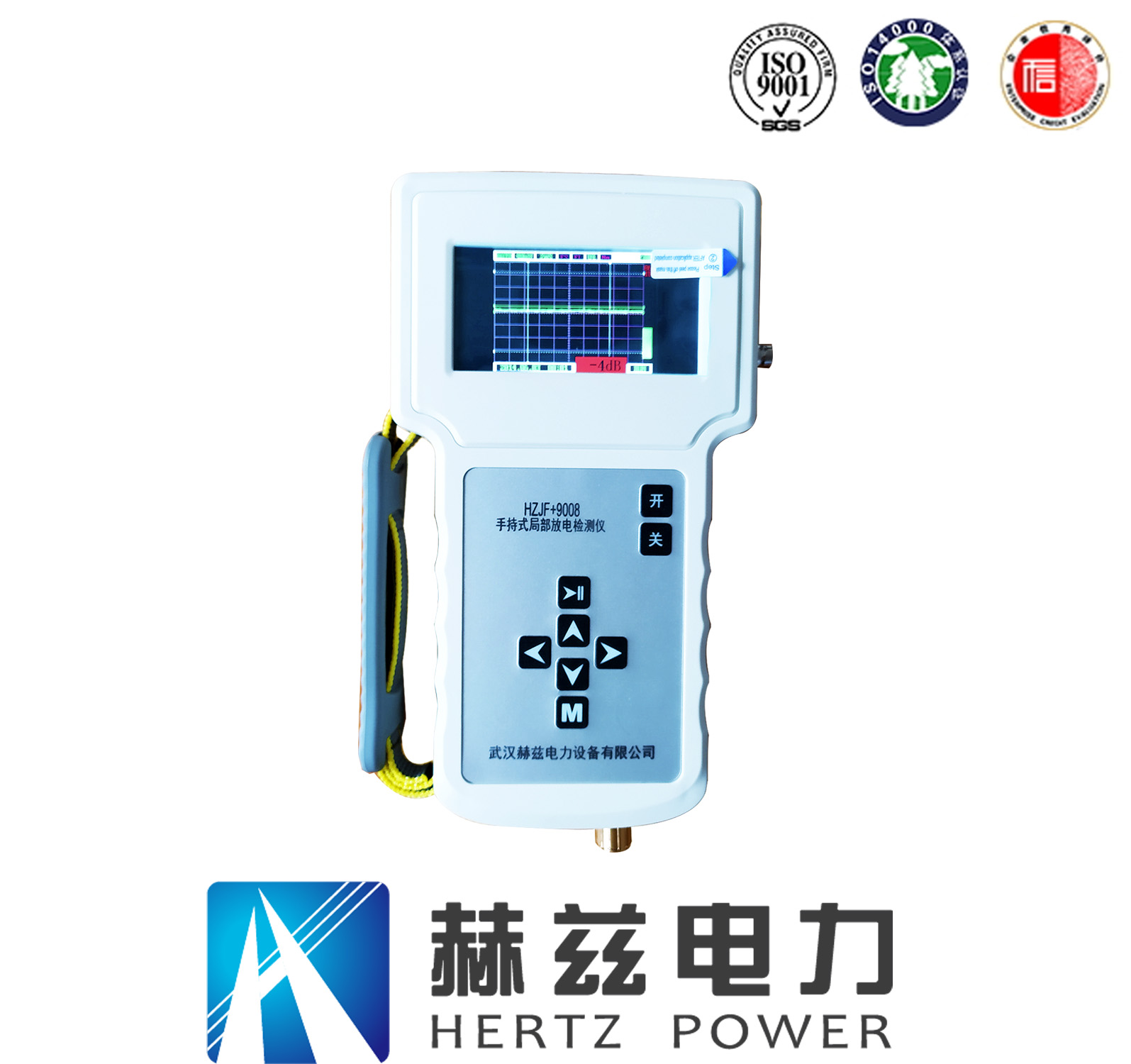

　　HZJF+9008部门放电巡检仪

　　

　　部门放电测试系统配置RLC型检测阻抗，他丈量部门放电产生的脉冲信号，并抑造尝试电源的工频及其它低频滋扰信号。

　　部门放电测试系统为脉冲峰值批示大局测试系统，拥有推算机程控滤波、放大、采样、存储及显示等职能。数据采集与试验电压同步进行。可能用直接法、电桥平衡法、复率n、均匀放电电流I、平方率D，可作各类图谱：q-n、q-ф、q-ф-t等,整套丈量系统能检测出幼于1000pC部门放电量的超声信号。其软件具备测试了局的统计评估和部门放电数据为基础的部门放电故障自动鉴别职能，自动天生汇报;虚构示波器有线性、椭圆2维、3维图形显示方式。

　　部门放电测试系统该装置适合GIS、电缆、110KV及以上电压等级的电力变压器、35KV及以上电压等级的电力互感器、套管、避雷器、耦合电容器等电力设备的部门放电试验。
