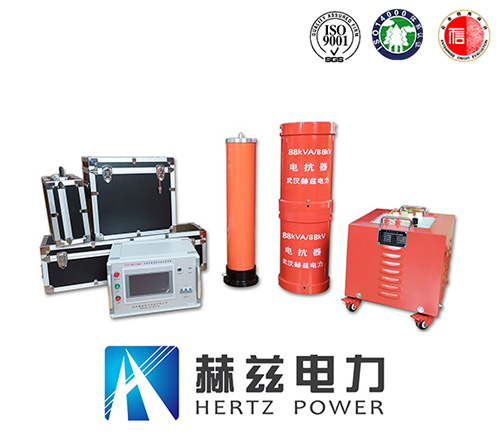

变频串联谐振试验装置重要针对500kV及以下CT.GIS,220kV电缆.GIS的互换耐压试验设计造作。电抗器选取多四分隔设计，既可满足高电压、幼电流的设备试验前提要求，又能满足象220kV电缆这样的互换耐压试验要求，拥有较宽的合用领域，是地、视注县级高压试验部门及电力装置、建试工程单元梦想的耐压设备。该装置重要由变频节造电源、励磁变压器、电抗器、电容分压器组成。

　　变频串联谐振试验装置

　　利用的利益：

　　1、所需电源容量大大减幼。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只必要提供系统中有功亏损的部门，因而，试验所需的电源功率只有试验容量的1/Q。

　　2、设备的沉量和体积大大削减。串联谐振电源中，不只省去了笨沉的大功率调压装置和通常的大功率工频试验变压器，并且，谐振激磁电源只需试验容量的1/Q，使得系统沉量和体积大大削减，通常为通常试验装置的1/10-1/30。

　　3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的预防了谐波峰值对试品的误击穿。

　　4、预防大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速降落为正常试验电流的1/Q。而并联谐振或者

　　试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
