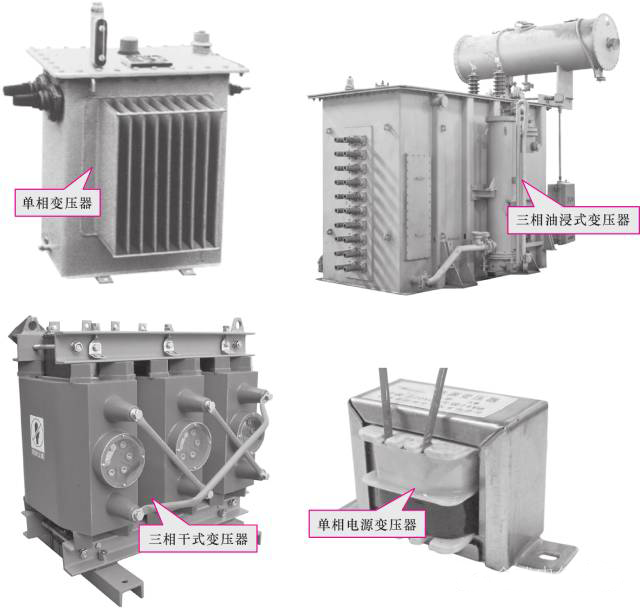

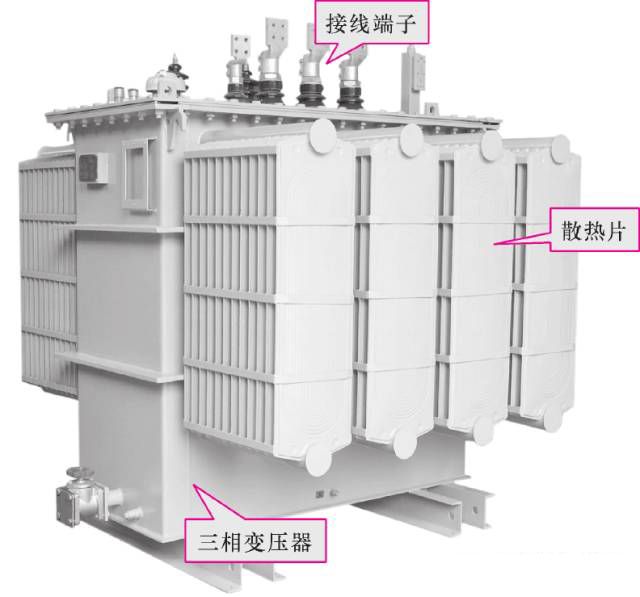

图1-1　变压器的实物表形

       在远距离传输电力时
，可使用变压器将发电站送出的电压升高
，以削减在电力传输过程中的损失
，以便于远距离输送电力；在用电的处所
，变压器将高压降低
，以供用电设备和用户使用。变压器的分类方式有好多种
，凭据其电源相数的分歧
，重要能够分为单相变压器和三相变压器。


1、单相变压器的职能特点




图1-2　单相变压器的结构特点




       单相变压器是一种低级绕组为单相绕组的变压器。如图1-2所示
，单相变压器的低级绕组和次级绕组均缠绕在铁芯上
，低级绕组为互换电压输入端
，次级绕组为互换电压输出端。次级绕组的输出电压与线圈的匝数成正比。

       单相变压器可将高压供电造成单相低压
，供各类设备使用
，例如可将互换6600V高压经单相变压器变为互换220V低压
，为照明灯或其他设备供电
，如图1-3所示。单相变压器有结构单一、体积幼、损耗低蹬着点
，合适在负荷较幼的低压配电线路（60Hz以下）中使用。

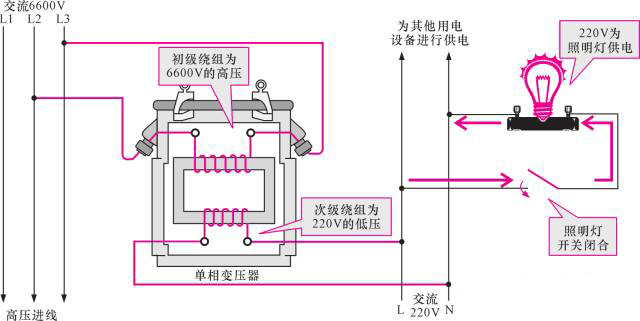

图1-3　单相变压器的职能示意图




       单相变压器多用于村落输配电系统中
，以及一些照明或幼型电动机的供电中
，其利用事俘如图1-4所示。此表在好多电子电气设备中
，它也可作为电源变压器使用。

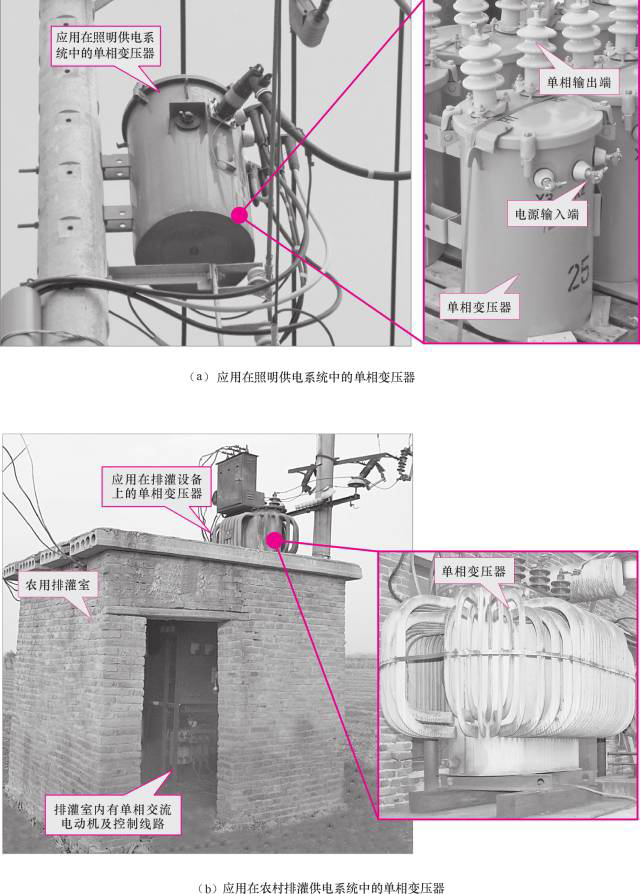

图1-4　单相变压器的利用事俘




2、三相变压器的职能特点




       三相变压器是电力设备中利用比力多的一种变压器。三相变压器现实上是由3个一样容量的单相变压器组合而成的
，低级绕组（高压线圈）为三相
，次级绕组（低压线圈）也为三相
，如图1-5所示。




图1-5　三相变压器的结构特点




       三相变压器重要用于三相供电系统中的升压或降压
，比力常用的就是将几千伏的高压变为380V的低压
，为用电设备提供动力电源

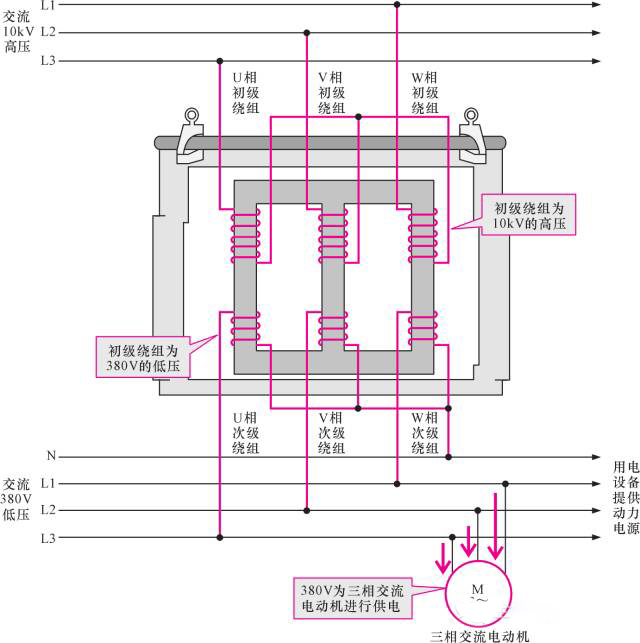

，如图1-6所示。




图1-6　三相变压器的职能示意图




       三相变压器的利用领域比力宽泛
，例如变电站、工矿企业、构筑工地、排灌设备、邮电、纺织、铁路、学堂、医院、国防、电梯等

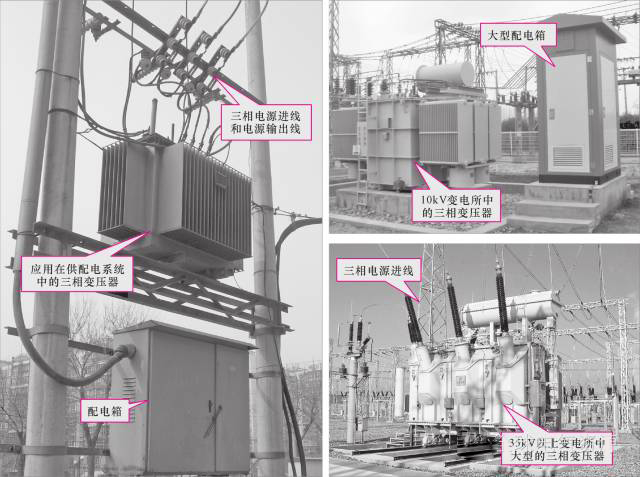

，同时也合用于一些电源电压低、颠簸较大的低压配电线路中。其利用事俘如图1-7所示。






图1-7　三相变压器的利用事俘

二、变压器的型号与技术参数

       电气系统中利用最多的就是电力变压器
，由于电力变压器的种类好多
，其型号的标识以及参数也有所分歧
，因而时时将这些型号与参数标识在变压器的铭牌上

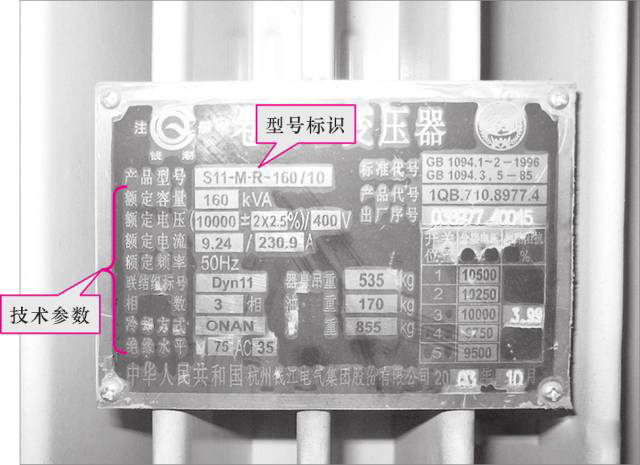

，以便于在装置和检建时进行查看。图1-8所示为典型电力变压器的铭牌标识。




       在变压器的铭牌上
，标识有该变压器的型号以及技术参数等内容
，下面别离介绍一下变压器的型号寓意和技术参数。


1、变压器的型号寓意

       变压器的种类有好多
，为了便于区别各类分歧类型的变压器
，通常使用字母或数字对变压器的型号定名进行标识。变压器的型号通常是由字母和数字组成的
，用来暗示变压器的相数、冷却方式、调压方式、绕组线芯资料、绕组衔接方式等内容

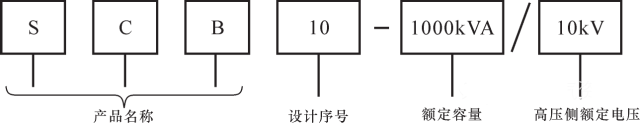

，如图1-9所示。




图1-9　变压器的型号定名步骤




       产品名称：变压器的产品名称通常用字母来暗示
，暗示产品的线圈耦合方式、相数、冷却方式、线圈数、线圈导线材质、调压方式以及特殊用处等内容
，见表1-1所列。

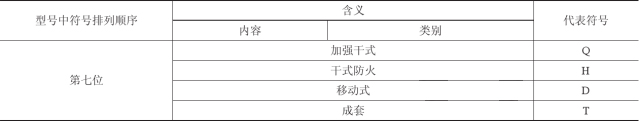

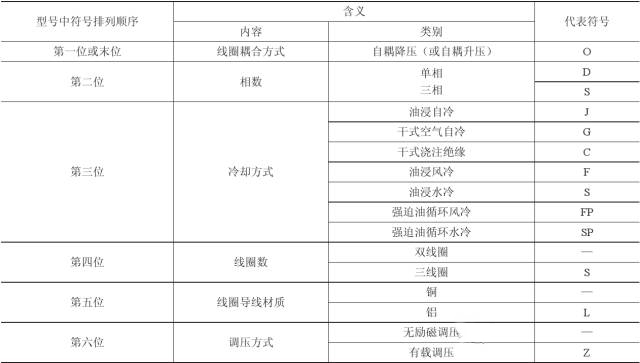

表1-1 变压器的产品名称寓意




续表




       设计序号：也称技术序号
，用数字暗示
，暗示同类产品中的分歧种类
，以分辨产品的表形尺寸和机能指标等
，有时会被省略。

       额定容量：变压器的额定容量用“kVA”来暗示
，能够读作“千伏安”。变压器使用kVA作单元
，原因是在负载没有确定的情况下
，是不能得到有功功率（符号P
，单元kW）和无功功率（符号Q
，单元kvar）的大幼的
，只能使用kVA为单元暗示功率
，例如1kVA的变压器的输出功率约为1kW。

       高压侧额定电压：变压器的高压侧额定电压即为低级绕组输入端输入的额定电压值
，通常用字母“kV”暗示
，例如10kV暗示变压器低级绕组可输入10kV的电压。




2、变压器的重要技术参数

       变压器的重要技术参数通常都标注在变压器的铭牌上
，通常蕴含额定容量、额定电压、额定电流、冷却方式、额定频率、绝缘电阻、绕组联结组、相数、阻抗电压等
，如图1-10所示。






图1-10　变压器铭牌上的技术参数标识




       此表
，变压器的技术参数还有空载损耗、负载损耗、温升方式、空载电流、吊沉、油沉、总沉、运输沉、油箱耐受真空能力等
，如图1-11所示。






图1-11　变压器的其他技术参数

三、变压器在线路中的符号标识

       变压器通常用于电气设备的节造线路以及配电线路中
，是电气设备节造线路中比力常用的设备之一
，因而相识变压器在线路中的符号标识也是极度沉要的。变压器在线路中通常用字母“T”暗示
，并使用图形符号进行标识

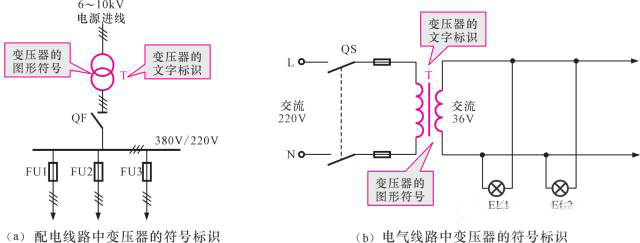

，如图1-12所示。


图1-12　变压器在线路中的符号标识

       变压器的通常图形符号有两种
，别离用于配电线路和电气线路中
，其中电压输入端为变压器的低级绕组
，电压输出端为变压器的次级绕组。此表带有磁芯或中心抽头的变压器
，在其图形符号中也有所暗示

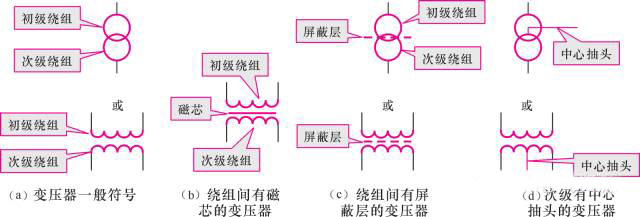

，如图1-13所示。


图1-13　变压器的图形符号

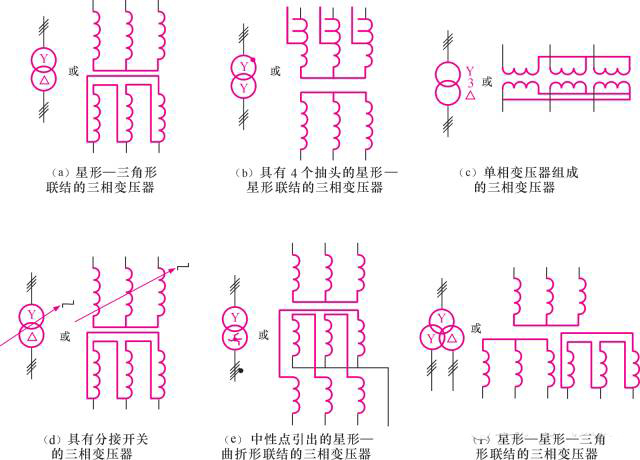

       有些三相变压器在图形符号中还能够体现出变压器的衔接方式
，如图1-15所示。


图1-15　三相变压器图形符号暗示的衔接方式

       在现实的线路中
，单相变压器的衔接方式有两种
，别离为串联方式和并联方式
，如图1-16所示。变压器经串联能够得到较大的额定电压
，而并联能够得到较大的额定电流。

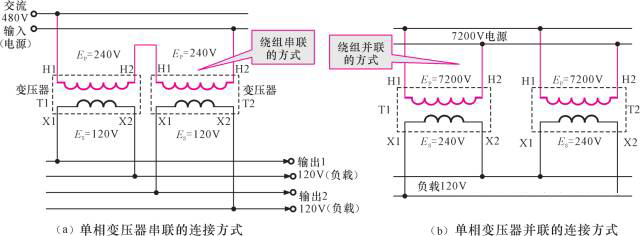

图1-16　单相变压器在线路中的衔接方式

       三相变压器内部的绕组较多
，最常用的就是星形（Y形）的联结方式
，这种结构是指三相变压器的低级绕组以Y形进行联结
，即每个绕组的结尾衔接到中性点上
，绕组的另一端与相应的线路进行衔接

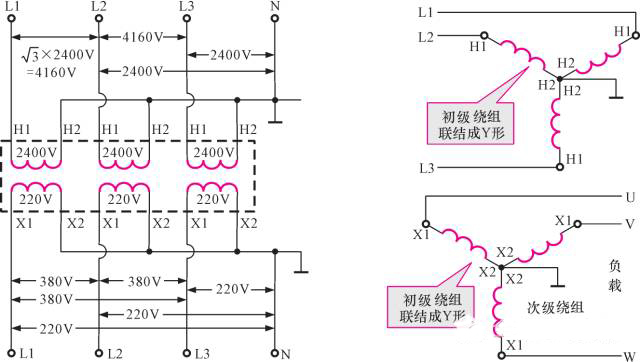

，如图1-17所示。

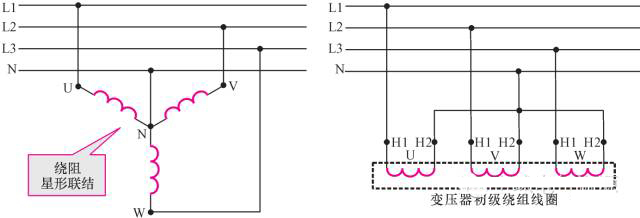

图1-17　三相变压器星形联结方式

       三相变压器在线路中最常用的就是Y-Y形联结
，即低级绕组和次级绕组均用Y形的联结方式
，如图1-18所示。


图1-18 三相变压器Y-Y形联结方式
