变压器部门放电分类及试验主张
       电力变压器是电力系统中很沉要的设备，通过部门放电丈量判断变压器的绝缘情况是相当有效的，并且已作为衡量电力变压器质量的沉要检测伎俩之一。
       高压电力变压器重要选取油一纸樊篱绝缘，这种绝缘由电工纸层和绝缘油交错组成。由于大型变压器结构复杂、绝缘很不均匀。当设计不当，造成部门场强过高、工艺不良或表界原因等成分造成内部缺点时，在变压器内必然会产生部门放电，并逐步发展，后造成变压器败坏。电力变压器内部部门放电重要以下面几种情况出现：
(1)绕组中部油一纸樊篱绝缘中油通路击穿；
(2)绕组端部油通路击穿；
(3)紧靠着绝缘导线和电工纸（引线绝缘、搭接绝缘，相间绝缘）的油间隙击穿；
(4)线圈间（匝间、饼闻）纵绝缘油通路击穿；
(5)绝缘纸板围屏等的树枝放电；
(6)其他固体绝缘的爬电；
(7)绝缘中渗入的其他金属异物放电等。

因而，对已出厂的变压器，有以下几种情况须进行部门放电试验：
(1)新变压器投运前进行部门放电试验，查抄变压器出厂后在运输、装置过程中有无绝缘危险。
(2)对大建或刷新后的变压器进行局放试验，以判断建理后的绝缘情况。
(3)对运行中疑惑有绝缘故障的变压器作进一步的定性诊断，例如油中气体色谱分析有放电性故障，以及涉及到绝缘其他异常情况。

丈量回路接线及根基步骤
1、表接耦合电容接线方式
对于高压端子引出套管没有尾端抽压端或末屏的变压器可按图1所示回路衔接。

图1：变压器部门放电测试仪表接耦合电容丈量方式

       110kV以上的电力变压器通常均为半绝缘结构，且试验电压较高，进行部门放电丈量时，高压端子的耦合电容都用套管包办，丈量时将套管尾端的末屏接地打开，而后串入检测阻抗后接地。丈量接线回路见图2或图3。

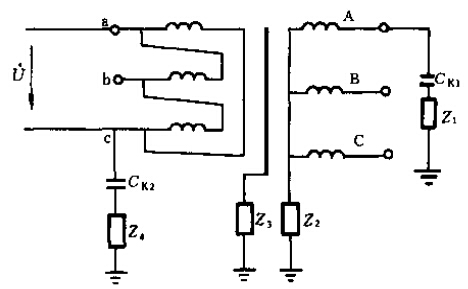

图2：变压器部门放电测试中性点接处所式接线

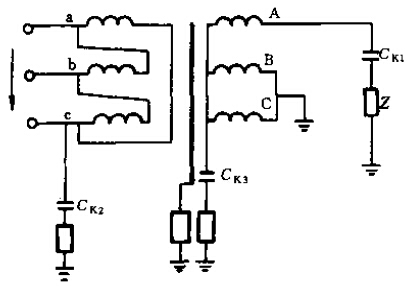

图3：变压器部门放电测试中性点支持方式接线

       图2于现实现场丈量时，通常选取逐相试验法，试验电源通常选取100~150Hz倍频电源发电机组。当现场不具备倍频电源时，也可用工频逐相支持加压的方式进行试验，中性点支持步骤接线见图3，由于大型变压器绝缘结构比力复杂，用逐相加压的方式还有助于判断故障地位。
       加压步骤可选取低压侧加压，在高压侧感应获得试验电压。用倍频电源加压时则可达到对主绝缘和纵绝缘同时进行查核。但若选取工频电源进行试验，由于过励磁的限度，试验电压只能加到额定电压的1.1~1.2倍。

2、多端子丈量步骤

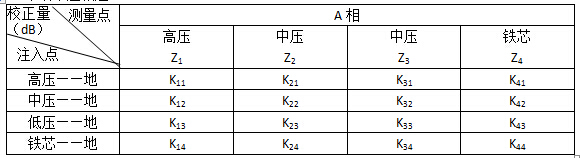

       当用电测法发现变压器存在有超过尺度的量值或较大的个别脉冲时，可利用电测法多端校对、多点丈量来粗略地判断放电部位。首先，利用分相测试判断放电在变压器的哪一相，而后在变压器的高压、中压、中性点套管的末屏以及铁芯接地址串入检测阻抗，在低压侧接一耦合电容(1000-6000pF)，串入检测阻抗，见图2和图3所示。由此，在变压器作某一相试验时，就可有4-5个测点。别离以高压对地、低压对地、中压对地、铁芯对地注入尺度校对方波，相应地在各测点都别离测得某注入点方波的响应系数，并纪录各点的校对系数。校对结束后加压进行丈量，各个丈量点的测值都别离以某注入的校对系数来推算。若是各丈量点以某点校对的参数推算出的几个了局值靠近，则放电地位就在该校对点左近。例如在A相高压端子有一故障放电脉冲，以高压端校对时，别离在高压测点测得校对响应系数为K11，在中性点测得为K21，在铁芯侧测得系数为K41，在低压侧测得为K31，见表1，而后丈量时各点推算值高压以K11推算，中性点以K21计，铁芯以K31计，低压以K41计，由此推算出的4个了局应相近。

       大型变压器的部门放电丈量，由于现场设备前提差、滋扰大，对正确测试带来了肯定的难题。因而，若何凭据现场的现实前提进行试验，选取怎么的防滋扰措施等，是试验中较沉要的问题。
